Подключение современной смарт-приставки к телевизору через аналоговые RCA-разъемы (тюльпаны) требует понимания особенностей такого соединения. Рассмотрим процесс подключения и настройки.
Необходимые компоненты
- Смарт-приставка с RCA-выходом
- Телевизор с RCA-входом (желтый, белый, красный)
- Кабель RCA-RCA (3 тюльпана)
- Дополнительные переходники при необходимости
Цветовая маркировка разъемов
| Желтый | Видеосигнал (Video) |
| Белый | Левый аудиоканал (Audio L) |
| Красный | Правый аудиоканал (Audio R) |
Пошаговая инструкция подключения
1. Физическое соединение
- Выключите телевизор и приставку из розетки
- Подсоедините желтый штекер к видеовходу
- Подключите белый и красный штекеры к аудиовходам
- Убедитесь в плотном контакте всех соединений
2. Настройка телевизора
| 1 | Включите телевизор и приставку |
| 2 | Выберите источник сигнала AV (Композитный вход) |
| 3 | При необходимости укажите конкретный вход (AV1, AV2) |
Решение возможных проблем
- Нет изображения: проверьте желтое соединение
- Нет звука: убедитесь в правильности аудиоподключения
- Плохое качество: используйте более короткий кабель
- Несоответствие цветов: сверьтесь с маркировкой на устройствах
Особенности такого подключения
| Качество изображения | Максимально 576i (стандартное разрешение) |
| Звук | Стерео, без поддержки современных форматов |
| Совместимость | Работает с любым телевизором, имеющим AV-вход |
Альтернативные варианты подключения

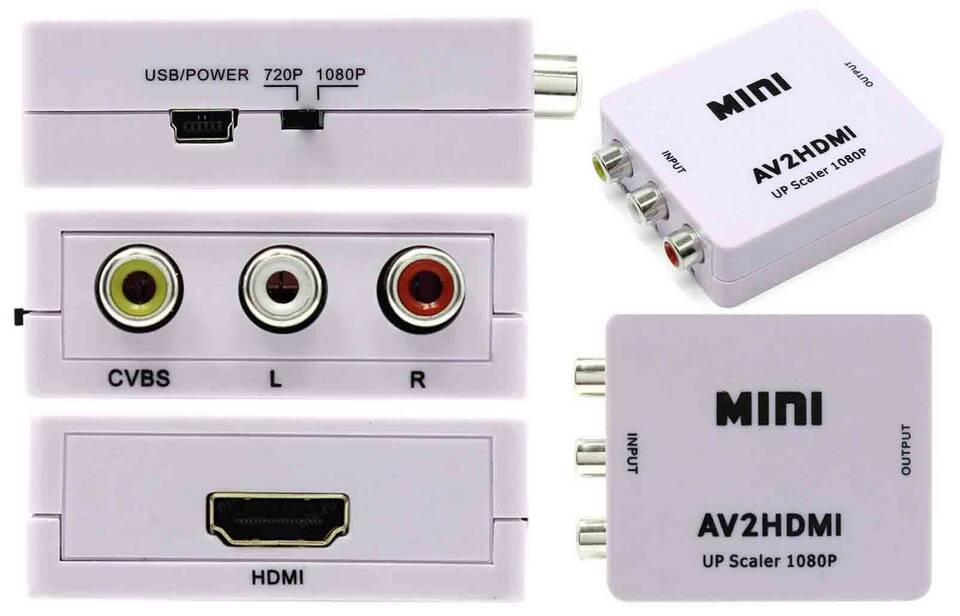

- HDMI-RCA преобразователь (для приставок без RCA)
- SCART-переходник с RCA-входом
- RF-модулятор (для очень старых телевизоров)
Рекомендации по улучшению качества
- Используйте качественный кабель не длиннее 1,5 метров
- Избегайте переплетения с силовыми кабелями
- При наличии выберите HDMI подключение
- Проверьте настройки вывода в меню приставки
Подключение через тюльпаны позволяет использовать современные смарт-приставки с устаревшими телевизорами, хотя и с ограничением по качеству изображения и звука.
