Спутниковая тарелка (параболическая антенна) - это сложное устройство для приема и передачи сигналов со спутников связи. Рассмотрим основные компоненты, из которых состоит стандартная спутниковая антенна.
Содержание
Спутниковая тарелка (параболическая антенна) - это сложное устройство для приема и передачи сигналов со спутников связи. Рассмотрим основные компоненты, из которых состоит стандартная спутниковая антенна.
Основные компоненты спутниковой тарелки
- Отражатель (зеркало)
- Конвертер (LNB)
- Кронштейн крепления
- Мультифид (держатель конвертеров)
- Кабель и разъемы
Подробное описание компонентов
| Компонент | Функция | Материал |
| Отражатель | Фокусирует сигнал на конвертере | Сталь, алюминий, пластик |
| Конвертер (LNB) | Преобразует сигнал для передачи по кабелю | Пластик, металл |
| Кронштейн | Фиксирует антенну в нужном положении | Оцинкованная сталь |
| Мультифид | Позволяет использовать несколько конвертеров | Пластик, металл |
Дополнительные элементы
- Поляризатор (для разных типов поляризации)
- Дополнительные крепежные элементы
- Защитные колпаки для конвертеров
- Регулировочные винты для точной настройки
Технические характеристики компонентов
| Параметр | Отражатель | Конвертер |
| Размер | 60-120 см (диаметр) | 40-100 мм (диаметр) |
| Рабочая частота | Не применяется | 10.7-12.75 ГГц |
| Коэффициент усиления | Зависит от диаметра | 50-65 дБ |

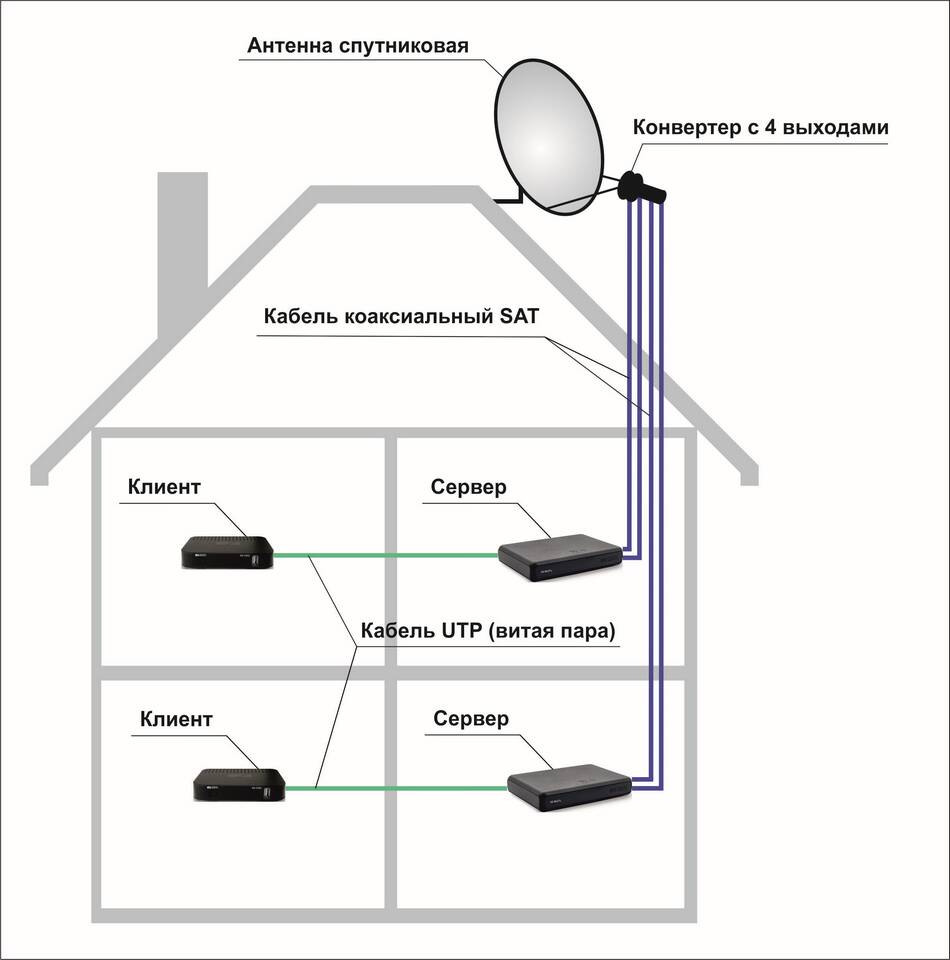

Принцип работы системы
- Спутник передает сигнал на Землю
- Отражатель фокусирует сигнал на конвертере
- Конвертер преобразует высокочастотный сигнал
- Сигнал передается по кабелю к ресиверу
- Ресивер декодирует сигнал в изображение и звук
Виды спутниковых тарелок
- Прямофокусные (осесимметричные)
- Офсетные (со смещенным фокусом)
- Тороидальные (для приема с нескольких спутников)
- Моторные (с автоматическим поворотом)
Критерии выбора компонентов
| Фактор | Рекомендации |
| Географическое положение | Размер антенны зависит от региона |
| Количество принимаемых спутников | Определяет необходимость мультифида |
| Погодные условия | Влияет на материал и крепление |
Правильный подбор компонентов спутниковой тарелки обеспечивает качественный прием сигнала и долговечность системы.
